- 瓦斯含量自动测定装置
仪器地点
509

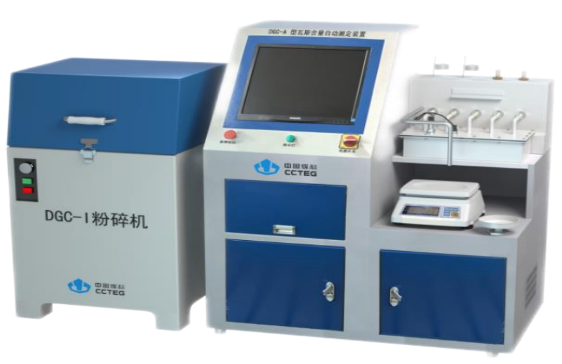

瓦斯含量自动测定装置
空闲
| 品牌 | 中煤科工集团重庆研究院 |
| 型号 | DGC-A |
| 类型 | 性能分析 |
| 所属单位 | 河南能源研究总院 |
| 业务部门 | 瓦斯防治研究所 |
| 仪器负责人 | 武腾飞 |
| 性能指标 | 1、基本参数 （1）测定时间：<8h。 （2）测定相对误差≤1%； （3）量程：循环测量，量程不限； （4）显示方式：电脑、打印机； 2、井下取芯与井下解吸系统 （1）取芯管 ① 取芯管直径：φ73mm； ② 取芯深度：>30m； ③ 取芯钻孔倾角：>12°。 （2）井下解吸系统 ① 重量：0~3000g，分辨率：0.1，基本误差：±0.5%FS； ② 绝压：50~120kPa，分辨率：0.01，基本误差：±1.5%FS； ③ 温度：0.0~60℃，分辨率：0.1，基本误差：±2%FS； ④ 空盒气压表：平原型（80～106kPa）。 （3）煤样粉碎解吸系统 ① 装料粒径：≤25mm； ② 出料粒径：40~180目； ③ 工作电源：220V，50Hz； ④ 一次装料量：≤500g/钵； ⑤ 粉碎时间：0~5min； ⑥ 电机功率：0.75kW。 （4）地面解吸装置主要技术参数 ① 压力传感器工作压力范围：0~1.6bar，精度±0.1%； ② 温度传感器测量温度范围：-50℃~100℃； ③ 压力检测精度：1.0级压力表，0.5级压力传感器； ④ 电源要求：AC220V/50Hz； ⑤ 使用环境：适应干净的室内工况。 |
| 主要应用 | 适用于测定煤样瓦斯含量、可解吸瓦斯含量测定。 |
| 样品要求 | 1、采样钻孔布置 同一地点至少应布置两个取样钻孔,取样点间距不小于5m。 2、采样方式 在石门或岩石巷道可打穿层钻孔采取煤样,在新暴露的煤巷中应首选煤芯采取器(简称煤芯管)或其他定点取样装置定点采集煤样。 3、采样深度 采样深度应按以下两种情况确定: a)测定煤层原始瓦斯含量时,采样深度应超过钻孔施工地点巷道的影响范围,并满足以下要求:1)在采掘工作面取样时,采样深度应根据采掘工作面的暴露时间来确定,但不应小于12m;2)在石门或岩石巷道采样时,距煤层的垂直距离应视岩性而定,但不应小于5m。抽采后煤层残余瓦斯含量测定时,采样深度应符合AQ1026的规定。 4、采样时间 采样时间是指用于瓦斯含量测定的煤样从暴露到被装入煤样密封所用的实际时间,不应超过5 min。 5、采样要求 采集煤样时应满足以下要求: a)对于柱状煤芯,采取中间不含矸石的完整的部分; b)对于粉状及块状煤芯,要剔除矸石及研磨烧焦部分; c)不应用水清洗煤样,保持自然状态装入密封罐中,不可压实,罐口保留约10 mm 空隙。 6、采样记录 采样时,应同时收集以下有关参数记录在采样记录表中:； a)采样地点:矿井名称、煤层名称、堙深(地面标高、煤层底板标高)、采样深度、钻孔方位、钻孔)倾角; b)采样时间:取样开始时间、取样结束时间、煤样装罐结束时间; c)编号:罐号、样品编号。 |
| 仪器说明 | 采用先进的工业自动化控制技术和高精度传感器，能够在人工采集煤样、将装置与煤样罐或粉碎机连接和设置相应流程的基础上，实现煤样瓦斯解吸过程中瓦斯数据、大气压力和温度数据的自动采集、储存和度量，并通过自动化控制软件内部算法将过程数据进行处理，实现瓦斯含量的自动测定。该装置执行标准为《煤层瓦斯含量井下直接测定方法》（GB/T23250）。 |
| 备注 |
| 检测项目 | 检测项 |
| 测试项目 |
现场取样、实验室化验、提供报告，元/个
【内部：4000.00元】/样品 【外部：5000.00元】/样品
|
